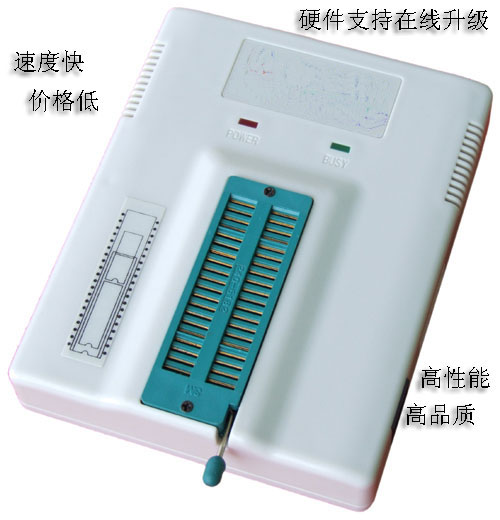

PIC單片機高性能編程器+ICSP在線下載器





  編程器是一種可靠性高，速度快，具有高性能價格比的PIC專業燒寫器,軟件采用較新的PIC燒寫算法,保證了燒寫的高速度,高穩定,同時能第一時間支持PIC新推出的器件,升級方便,使用可靠. 支持幾百種PIC芯片的燒寫、讀出、加密等功能，同時具備串口和USB兩種通信方式，可以直接用USB供電而無需外接電源，真正一線連機，隨身攜帶方便，另外超快的燒寫速度以及自動編程的功能是我們選擇它的又一理由,QL2006在擦除時能自動保護芯片內部時鐘校準值不會被擦除(這是較多通用編程器沒有的功能),QL2006采用邊編程邊校驗的方式,這為提高燒寫OTP芯片的穩定性又提供了一層保障.
  QL2006編程器/燒寫器的適用范圍:PIC單片機的學習,產品開發,產品調試,PIC單片機的量產燒寫.

編程器硬件特點
■ 外型尺寸：120＊95＊26mm；　凈重： 160g
■ 待機電流：＜30 mA；工作電流：80－150mA
■ 編程器采用40針3M鍍金插座,可直接對8腳到40腳的DIP器件進行編程。
■ 通過貼片適配器或ICSP，可支持貼片器件或引腳數大于40PIN的器件。
■ 具有USB和串口兩種通信方式,方便沒有串口的筆記本電腦使用,USB與串口的切換全電子開關自動切換,不需要手動跳線.
■ 對于10FXXX系列的直插器件也可以直接在座上燒與,不需要適配器(較多幾仟元的編程器燒10F系列芯片都要加適配器的).
■ 支持器件全,支持的器件包括PIC10XXX/12XXX/16XXX/18XXX,還支持24XXX與93CXX的串行EEPROM.
■ 器件算法完全由軟件實現，硬件具有在線升級功能，有效保護用戶投資利益。
■ 有完善的過流保護電路，不會因芯片短路而損壞編程器。
■ 連接USB口通訊時，可不用外接電源。
■ 內置高速單片機，自動校驗數據，確保系統可靠性。
■ 高速編程，燒錄PIC16F72，擦除+查空+編程+驗證，僅3秒。
■ 采用表面貼片工藝生產，可靠性高，使用壽命長；
■ 編程器體積小巧，適合外出攜帶;
■ 通過內置的ICSP接口(ICSP接口完全兼容于MICROCHIP的ICD接口)，可以直接支持ICSP（在線路板編程）而無需任何附加裝置，用戶可以等電路板焊好后，后再寫入程序，對于FLASH單片機，更是可以完成在線升級功能。

編程器軟件特點
■ 全中文界面,中文在線幫助系統，方便用戶使用。(連配置位的設置也全部做成了中文的,有利于初學者使用)
■ 同時我們還提供了英文版的燒寫軟件，為海外客戶的使用提供了方便。
■ 具有設定芯片接觸可靠后自動編程功能，便于批量生產。(只需把芯片放入而無需按任何安按鍵即可完成芯片的燒寫）.
■ 具有編程計數功能,可預設燒寫數量，并對燒寫數量計數.
■ 系列號自動增加功能,可設置自增區域/自增進制/自增起始地址/結束地址/自增步長,可設置自增時忽略高字節.
■ 自動識別文件中的配置字及內部EEPROM數據。
■ 全面的信息提示，燒寫的過程同時有聲音提示,讓用戶清楚了解工作狀態 .
■ 具有自動檢測編程器硬件功能,軟件啟動時自動檢測及設置編程器硬件,無須手動設置及可使用.
■ 設有燒寫數據監測。通過計算校驗和，能夠立即發現燒寫數據是否被改變.校驗和公式遵從Microchip定義.
■ 可以方便地讀出芯片程序區的內容.
■ 兼容Windows98和Windows2000/NT,Windows XP,Windows 2003等操作系統.
■ 程序支持*.HEX或*.BIN文件的載入,可支持*.BIN文件保存為*.HEX格式.
■ 緩沖區填充功能(1.6版以上軟件)

編程器的燒寫速度（以下為實測）

編程器支持器件列表(軟件將隨PIC的新推出器件不斷升級,升級方便,本編程器硬件軟件都支持在線
升級,升級信息將在網站公布)
