【 產品簡介】

    H3020掌上型數字示波表是我們根據眾多電子工程師的研發、生產、調試、維修的要求開發出該款數字示波表，該示波表集示波器和萬用表功能于一身。與傳統示波表相比，內置鋰電池，工作時無需外部電源，移動方便，尤其是現場應用，更顯靈活。多種觸發方式，有自動、普通、單次觸發，可以鎖住并存儲傳統示波器所無法觀測的非周期性信號。體積小巧，外表美觀，界面友好，附有RS-232通訊線USB轉接線和PC軟件，可將存儲的波形上傳至PC機，進行數據分析和編入文檔。
    H3020掌上型數字示波表能快捷準確的發現電路中的問題，是電子工程師的得力助手，必將給您的工作帶來極大的方便。


【主要功能】

★ 示波器功能

★ 電阻測量功能

★ 電流測量功能

★ 二極管壓降和通斷測量功能

★ 存儲及通訊功能

【主要特點】

★ 320×240高分辨率顯示，信息量更大，更直觀。

★ 大容量鋰電池供電，主機可懸掛，支架支撐，單手握持，等多種放置方式，方便各種現場環境下應用。

★ 波形及波形參數同屏顯示，可根據需要選擇顯示大值，小值，平均值，均方根，峰峰值，周期，頻率，正脈寬，負脈寬，上升時間，下降時間等十五種參數。

★ 自動設置功能，能自動設置時基和幅度量程。

★ 中文（英文）顯示菜單，操作簡單。

★ 體積小（118mm×200mm×45mm），重量輕(主機＜0.6kg）。

★ 可以選擇背光，方便夜間操作。

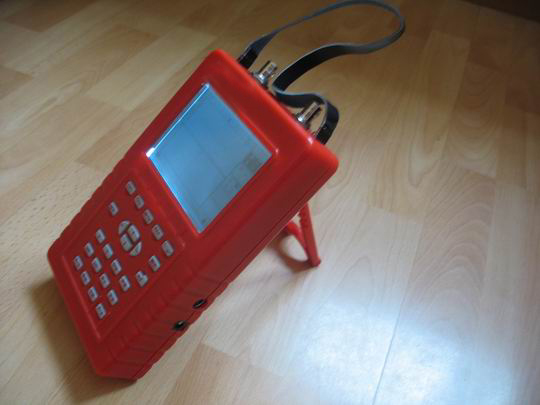

★  示波表上端有掛繩可供懸掛使用，后面有支腳，可支撐立起一定角度，方便觀察。

【性能參數】

采樣率（Sampling rate）                   80MSa/s
通道數（Channels）                        2
模擬帶寬（Analog bandwidths）             20MSa/s
耦合（Input coupling）                    DC¡¢AC¡¢GND
輸入阻抗（Input impedance）               1MΩ || 20pF
大輸入電壓（Max of the input voltage）  300Vp-p
垂直精度（Vertical resolution）           8bit
垂直分辨率（Vertical sensitivity）        2mV/div-5V/div
探針（Probe multiple）                    X1, X10
水平分辨率（Horizontal resolution）       50ns-5s
物理尺寸（Apparent dimension）            118mm * 200mm * 45mm
電池（3.7V battery polymer）              battery with  3.2AH
充電器（Charger adapter）                 4.2VDC 1000mA
通訊方式（Communication with PC）         RS-232
液晶分辨率（Screen）                      320H * 240V
液晶尺寸（Dimension of screen）           80mm*60mm
觸發模式（Trigger mode）                  double channel, auto, signel


【裝箱清單】

1、主機一臺
2、20M(10:1)探頭兩只
3、PC軟件光盤一張
4、使用說明書一本
5、專用充電器一只
6、主機內置2.4AH鋰電池一塊
7、保修單
